Jaula chatarrera JJ Forza de 40 pies: ficha técnica del equipo que alimenta a las acereras

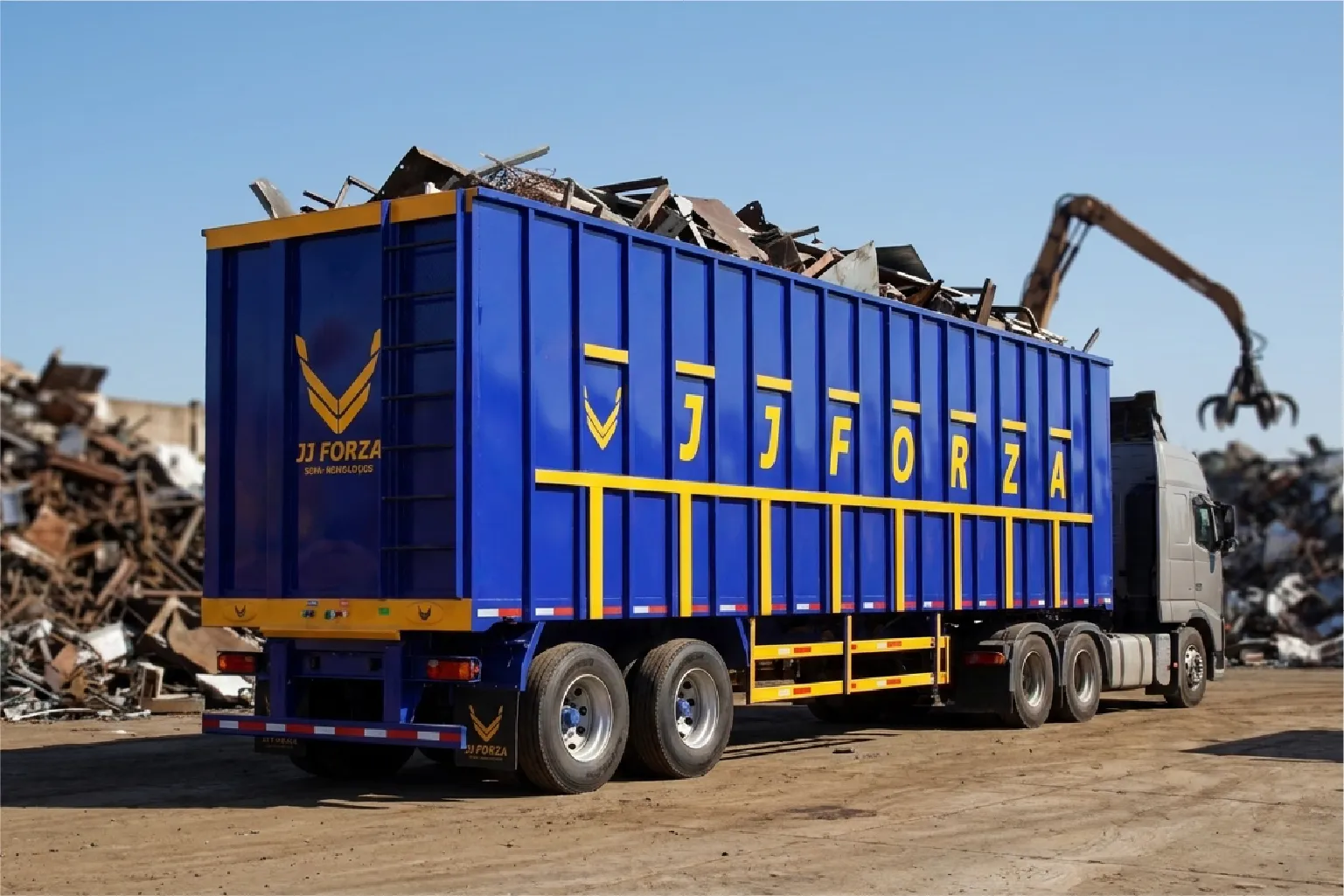

En un acopio, la grúa suelta la chatarra desde arriba dentro de la jaula chatarrera de 40 pies, y la pared recibe lo que no cae derecho al fondo. Ya en carretera, esa misma pared es lo único que retiene la carga en una caja sin techo.

En las fichas de JJ Forza, de 2 y de 3 ejes, la pared va en calibre 1/4 reforzada con verticales de PTR, y el piso, de madera sobre cargadores IPR. Son los dos renglones de la ficha que la grúa pone a prueba en cada carga, y los que se revisan cada vez que la caja queda vacía.

¿Qué medidas tiene la jaula chatarrera de 40 pies y qué carga recibe?

Mide 480″ de largo (12.19 m) y 102″ de ancho (2.59 m). La ficha le da 1.50 m de estructura y 4 m de altura total, y la describe como un semirremolque de estructura baja con suspensión neumática. Viaja enganchada a un tractocamión por el perno rey, y la caja es parte del semirremolque: no se baja en el sitio ni se cambia por otra.

Lo que entra en ella es chatarra de acopio que va a una acería o a una fundidora, y cada viaje puede traer una mezcla distinta. La placa y el recorte grueso llegan al fondo con todo su peso. La lámina delgada y el despunte ocupan mucho y pesan poco. La viruta y la rebaba de maquinado se acomodan como arena entre las piezas grandes. Una pieza fundida cae entera en un solo punto. Cada uno castiga una parte distinta de la caja: lo pesado, el piso al caer; lo que la garra empuja para acomodarlo, la pared.

La ficha no lista techo, compuertas ni volteo: todo entra por arriba, con la pluma de una grúa o con un cargador frontal, y en el destino sale por arriba con grúa. El electroimán levanta el material ferroso; el aluminio, el cobre y los aceros inoxidables que no se pegan al imán piden una grúa con garra.

La ficha técnica de la jaula chatarrera frente al golpe de la carga

De todo lo que trae la ficha, estos son los renglones que entran en juego cuando la grúa suelta la chatarra y cuando la unidad sale cargada:

Paredes y piso de la jaula chatarrera de JJ Forza

La pared va en calibre 1/4 y la refuerzan 19 verticales de PTR de 4″ × 2″, también en calibre 1/4, repartidos a lo largo de los 12.19 m. La ficha especifica el equipo en acero A-50 de alta resistencia con código certificado. Si un vertical se dobla o un tramo de pared se abre, ese es el grado que se pide en la reparación: un parche de un acero de menor resistencia deja el punto más débil de la pared justo donde ya pegó la grúa.

Abajo, la ficha pone 41 cargadores tipo IPR de alta resistencia de 4″ × 2″ y madera importada. Ahí termina cada pieza que entra a la jaula, y lo que más castiga ese piso no es el peso total del viaje, sino la altura desde la que cae una pieza pesada. Una placa o una pieza fundida que la grúa baja hasta el fondo antes de soltarla le pega menos que la misma pieza soltada desde lo alto de la pluma.

El acomodo a lo largo también se cuida desde la grúa. Repartidas en los 12.19 m de la caja, las piezas pesadas trabajan sobre los 41 cargadores y el peso por eje queda repartido entre el tracto y la jaula; amontonadas en un extremo, todo su peso cae sobre unos cuantos cargadores.

Lo que dejó cada carga se ve con la caja vacía, al terminar de descargar: un tablón partido o hundido entre dos cargadores, un cargador doblado, un vertical que ya no queda a plomo o una costura abierta entre la pared y un vertical. Se revisa en ese momento, porque con la siguiente carga adentro ya no se ve, y por el hueco de un tablón partido la siguiente pieza pesada cae directo sobre el acero del cargador.

Jaula o góndola: qué semirremolque para chatarra pide tu destino

Lo decide cómo se vacía la carga al llegar. La ficha de la jaula no lista volteo; la de la góndola Monstruo de 3 ejes, también de JJ Forza, trae un cilindro hidráulico de 5 secciones y 220″ de carrera que levanta la caja. Con el mismo largo de 480″ (12.19 m), el resto de las dos fichas se separa en estos renglones:

Si la acería o la fundidora que te compra descarga con grúa, la jaula es la de las dos con más ancho (2.59 contra 2.49 m) y con la pared más gruesa, calibre 1/4 contra 3/16, reforzada con sus verticales de PTR. Si el destino no tiene con qué levantar la chatarra, la jaula llega llena y se queda llena: ese viaje es de góndola, que se vacía con su propio cilindro.

Las dos fichas ponen el acero en lugares distintos, cada una donde trabaja su carga. La góndola lo pone en su viga principal y en el piso de placa: su caja sube con todo el material adentro y la carga sale arrastrándose por el piso. La jaula lo pone en la pared de calibre 1/4 con sus verticales: su carga entra y sale por arriba, sin arrastrarse, y el golpe que recibe es el de la pieza que cae o la que la garra empuja contra un costado.

Lo que la caja abierta no detiene: piezas altas, largas o ligeras

La pared retiene la chatarra hacia los lados hasta su borde. Arriba, la caja va abierta, y la ficha no lista lona, red ni puntos de amarre. Lo que la caja no detiene queda a cargo de quien la opera: el artículo 15 del Reglamento sobre el Peso, Dimensiones y Capacidad de los Vehículos de Autotransporte hace responsable al transportista de sujetar la carga con los elementos necesarios y de vigilar que su centro de gravedad sea adecuado, para que ni toda ni parte de ella se desplace o caiga.

Con ese artículo, cada carga de jaula se resuelve según dónde queda respecto al borde de la pared y cuánto mide:

• Pesada y por debajo del borde (placa, fundición, bloques compactados): la retiene la pared y no pide nada más que el reparto a lo largo de la caja.
• Por encima del borde: esa pieza ya no la retiene la pared y pasa a ser carga sujeta, con su propio amarre de carga. Si no hay de dónde amarrarla, la grúa la reacomoda hasta que quede dentro antes de que la unidad salga.
• Ligera: lámina delgada, recorte fino y viruta pesan poco por pieza, y el aire del camino los saca de una caja sin techo aunque vayan abajo del borde. Con ese material, la cubierta la pone tu operación. Si casi todo tu viaje es así, considera la góndola, que JJ Forza ofrece con enlonado manual como adicional.
• Más larga que la caja: un perfil, un riel o un tubo que no cabe acostado dentro de la jaula no es carga de jaula; viaja en plataforma, amarrado.

Quién responde por la sujeción depende de quién cargó. Si la chatarra la subió la grúa del acopio, con su propio operador y sin la supervisión de tu conductor, el numeral 7.1 de la NOM-015-SCT-2-2022 pide presentar en la revisión la constancia de cumplimiento de sujeción, que dice quién sujetó la carga. Si tu conductor la cargó o supervisó la carga, la norma asume que el responsable directo es él o el transportista.

La jaula sí entra en la revisión de sujeción en carretera: el numeral 7.6 solo deja fuera a los vehículos completamente cerrados, salvo que muestren daño por movimiento de la carga. Si salen amarres flojos o de menos en una pieza que asoma, el 7.7 permite reapretarlos o agregarlos ahí mismo y seguir sin sanción. La pieza que ya cayó no tiene ese arreglo: el Reglamento de peso y dimensiones tiene como infracción propia la caída de la carga, o de parte de ella, por causas distintas a un hecho de tránsito.

El pedido: marcas de los componentes, forma de pago y dos o tres ejes

Varias piezas de la ficha vienen con dos marcas posibles, entre ellas las bolsas de aire (Goodyear o Fleetmaster), los ejes (Fleetmaster o ACP), los patines (Rockwell o Fleetmaster) y el perno rey del semirremolque (Premier o WFC). Al cotizar, pregunta cuál de cada par lleva la unidad que te van a entregar y anótalo con los papeles de esa jaula. Cuando una bolsa se rompa en el acopio o un eje pida servicio, tu taller ya sabe qué marca buscar sin desarmar nada para leerla.

La jaula se compra de contado o con financiamiento, se arrienda o se renta, y la renta resuelve además la flota mixta: si solo uno de tus compradores recibe la carga volteada, tus jaulas siguen con los destinos que descargan con grúa y una góndola rentada cubre los viajes a ese otro. La jaula chatarrera del catálogo se fabrica en 40 pies y se cotiza en 2 o 3 ejes; la de 3 declara en su ficha más capacidad de carga.

Grúa, chatarra, destino y quién carga: qué revisar en tu operación

Cuatro respuestas definen el pedido:

• Tu grúa: que su pluma pase por encima de los 4 m de altura total de la jaula y alcance los 12.19 m de largo. Si solo trabaja con electroimán, todo lo que no es ferroso necesita otra forma de cargarse.
• Tu chatarra: cuánto del viaje es pesado, cuánto es ligero y si trae piezas más largas que la caja. De ahí salen la versión de ejes, la cubierta, el amarre de lo que asome y lo que se va en plataforma.
• Tu destino: si la acería o la fundidora descarga con grúa o necesita recibir la carga volteada, que es trabajo de góndola.
• Quién carga: si la grúa del acopio sube la chatarra sin tu conductor, acuerda con ese patio la constancia de sujeción antes del primer viaje.

La segunda respuesta fija si la jaula va de 2 o de 3 ejes, y la tercera, si algún viaje pasa a góndola; la primera y la cuarta dicen si el acopio ya puede cargarla. Contesta las cuatro en un mismo WhatsApp a ventas y la cotización sale de ahí.
